ESD
Was bewirken elektrostatische Entladungen
(Electrostatic Discharge = ESD)
Elektrostatische Entladungen treten dann auf, wenn ein Isolator eine
elektrische Ladung in die Nähe eines Leiters mit niedrigerem
elektronischem Potenzial bringt. Das kann z.B. ein elektronisches
Bauteil auf einer Leiterplatte sein. Da jedes eine elektrische
Ladung tragende Objekt versucht, positive bzw. negative Ladungen
zur eigenen Neutralisierung anzuziehen, kann sich dies in einer
kleinen Elektrizitätslawine aus Ionen zwischen den beiden Objekten
auswirken. Die Ionen sind dabei in der Atmosphäre natürlich
vorhanden. Dieser Ladungsfluss ist sehr intensiv und kann
üblicherweise genügend Wärme generieren, um in einem Halbleiterchip
Leiterbahnen zum Schmelzen zu bringen. Noch schlimmer ist
allerdings, dass diese Auswirkungen nur in einem von hundert Fällen
solche Schäden verursachen, dass es zu Funktionsstörungen kommt. In
den anderen 99% der Fälle erfolgt „nur“ eine teilweise Degradierung
des Bauteils. Das bedeutet, dass es funktioniert aber seine volle
Leistung nicht bringt, was sich klangmindernd auswirkt.
Um die empfindliche Elektronik vor
elektrostatischen Ladungen zu schützen, sollten Sie folgende ESD-Tipps berücksichtigen:
1. Leitende Tischauflage verwenden, die mit
einem Schutzwiderstand geerdet ist.
2. Leitendes Armband verwenden, das mit dem
Schutzleiter geerdet ist.
3, Der Bodenbelag im Bereich des
Arbeitsplatzes sollte ebenfalls leitend sein.
4. Die Bauteile und evtl. ausgebaute Platinen
sollten nur auf leitender Tischauflage abgelegt werden.
5. Durch Fräsen und Bohren entstandene
Metallspäne auf keinen Fall mit der Staubsaugerdüse entfernen..
6. Das Benutzen von Kältespray und Druckluft
vermeiden, weil durch den Luftstrom einer Spraydose statische
Spannungen bis ca. 5kV auftreten können.
7. Lötspitzen und Niederspannungslötkolben
über Schutzwiderstand erden.
8. Vorsicht mit Entlötgeräten und
Entlötpumpen --, der Luftstrom einer Entlötdüse erzeugt statische
Aufladungen. Deswegen sollte hier nur mit Entlötlitze gearbeitet
werden.
9. Gleichermaßen ist Vorsicht beim Ein- bzw.
Auspacken und Lagerung oder Transport dieser Bauteile zu
verfahren.
Diese Hinweise sollte
sich jeder Selbstlöter ins Bewusstsein rufen, wenn er mit besonders
empfindlichen elektronischen Bauteilen (Geräten) arbeitet, um so im
Voraus unliebsame Überraschungen zu vermeiden.
ESD-Infos:
ESD Beschädigungen an
einer Lasereinheit
ESD Beschädigungen an der Elektronik kann man messtechnisch
eigentlich nicht erfassen. Es gibt aber dennoch eine Möglichkeit mithilfe eines optischen Elements (Laser) und mit entsprechendem
Messgerät Beschädigungen an Halbleitern - in diesem Fall an einer
Lasereinheit - sichtbar zu machen genauer gesagt zu verifizieren.

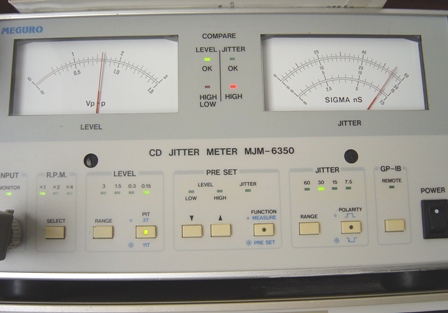

Bild 1 ein Zeigt die Messungen eines völlig intakten Lasers mit
einem Jitter um die 16nS und
Bild 2 zeigt einen durch ESD (Körperberührung ) beschädigten
Laser mit einem Jitter um 27nS. Auf dem Oszi sieht das dann
folgendermaßen aus:

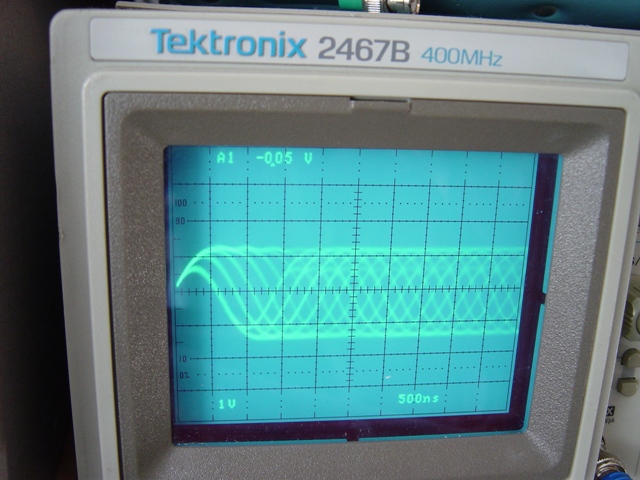

Bild a zeigt einen völlig intakten Laser mit einem Jitter um die
16nS und Bild b einen Laser mit einem Jitter um die 27nS.
